Système d’entrée d’air controlée
Système robuste d’entrée d’air permettant une alimentation d’air frais contrôlé dans des zones d’assainissement et de dépression.

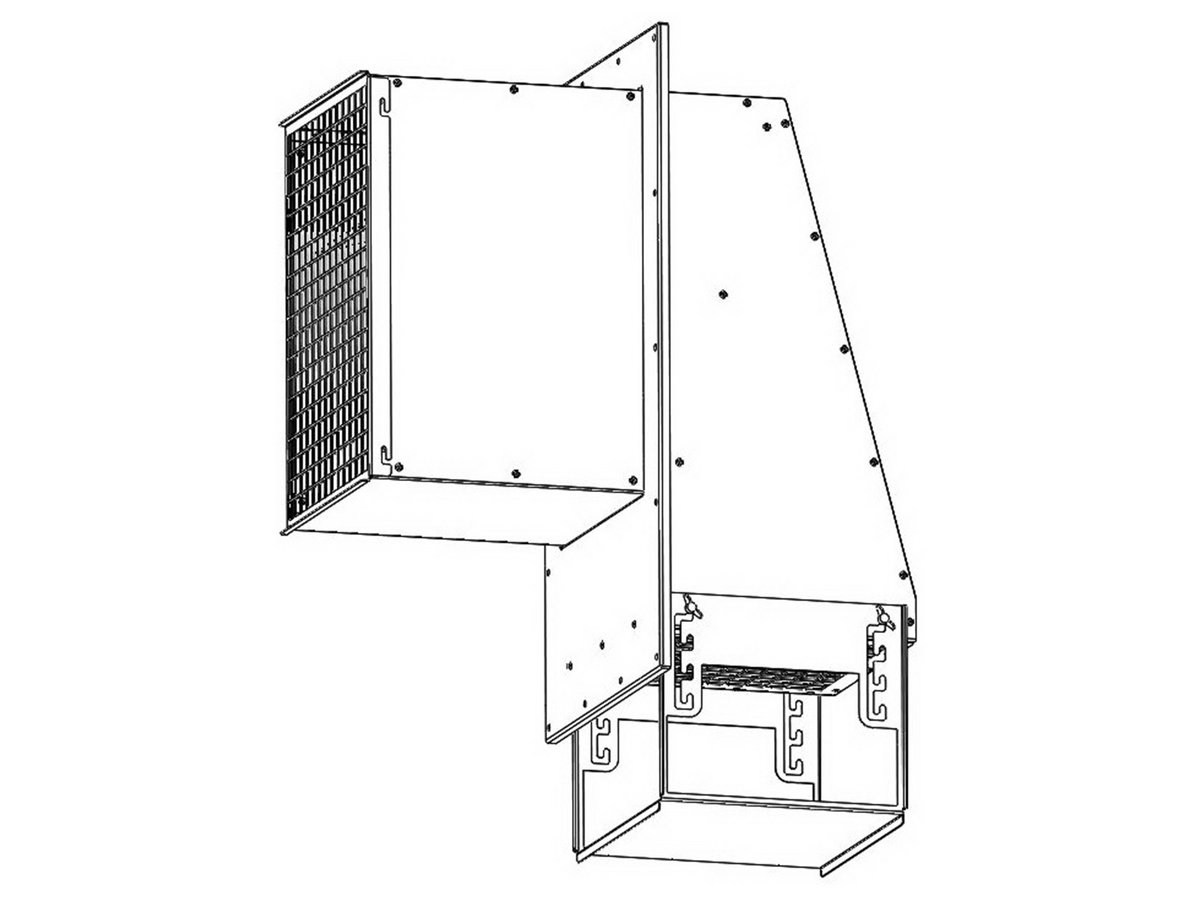

Système d’entrée d’air contrôlée
Zone hermétique 1,5 x 1,5 x 2 m
Extracteur
Gaine
Tube PVC
Point de mesure de la pression statique
Contre-vent
Appareil de mesure de débit (Anémometre thermique AIRFLOW TA430)

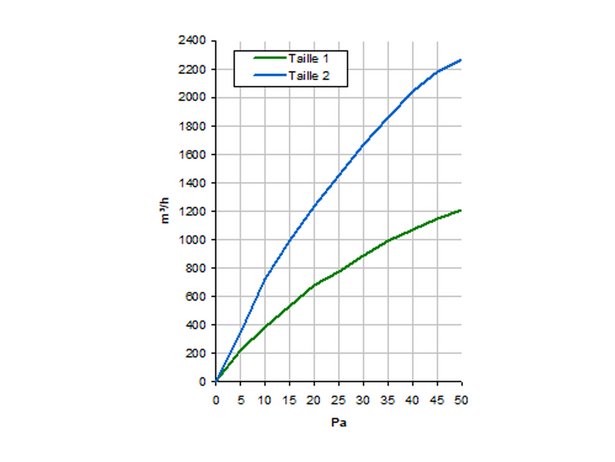

1) Débit de circulation d’air du système d’entrée d’air (m³/h), dépendant de la dépression (Pa) dans des zones hermétiques (2).
2) Répercussion du contre-vent (7) avec une vitesse de passage de 5,8 m/s, à un angle de 45°, mesuré à une distance d‘ 1m.
| Changement de dépression dans la zone hermétique (2) | Sans tôle coupe-vent | Avec tôle coupe-vent |
| Taille 1 | de 20 Pa à 16 Pa | de 20 Pa à 29 Pa |
| Taille 2 | de 20 Pa à 17 Pa | de 20 Pa à 36 Pa |
3) Efficacité du système d’entrée d’air lors d’une surpression de 100 Pa en zone hermétique (2).
Taille 1: débit de passage d‘air < 6 m³/h
Taille 2: débit de passage d‘air < 7 m³/h
